金丝条 （GS Type）

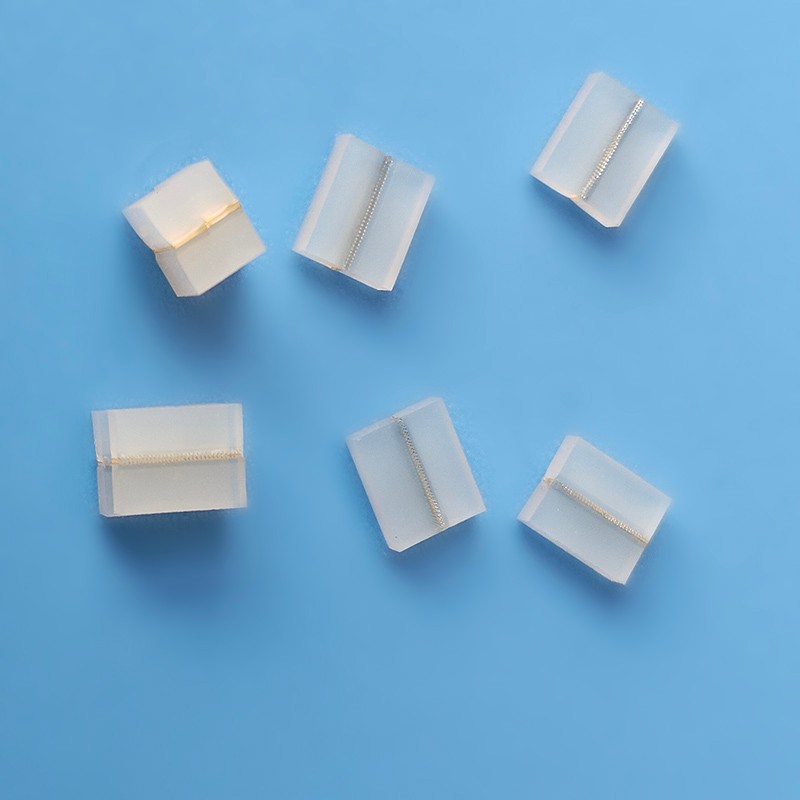

金丝条又名金线条、金粉条，它是由一条条及细的纯银镀金的金属丝排列组成中间的导电层，在两侧加入绝缘硅胶层制作而成。
金丝条的特点是电阻低，实测电阻0.01-0.02欧姆，接近于零电阻，适合需要低电阻的产品使用。
Pitch=0.05mm
Ew≤0.5mm时
Pitch=0.10mm
Ew≥0.5mm时
Pitch=0.18mm
Ew≥0.8mm时
| 项目 | 单位 | 0.05P | 0.10P | 0.18P | |
|---|---|---|---|---|---|
| 间距 | P | mm | 0.05±0.02 | 0.10±0.03 | 0.18±0.05 |
| 长度 | L | mm | 1.0∼20±0.15 20.1∼50±0.2 50.1∼100±0.3 100.1∼150±0.4 150.1∼200±0.6 200∼±0.8 |
||
| 高度 | H | mm | 0.8∼5±0.1 5.1∼±0.15 | ||
| 宽度 | W | mm | 0.3∼2.5±0.1 2.5∼±0.15 | ||
| 导电层宽度 | Tc | mm | 0.025 | 0.05 | 0.09 |
| 绝缘层宽度 | Ti | mm | 0.025 | 0.05 | 0.09 |
国产导电胶 体积电阻≤6Ω•cm
进口导电胶 体积电阻≤2.5Ω•cm
| 项目 ITEM |
单位 UNIT |
位置 POSITION |
国产导电硅橡胶 YL TYPE |
进口导电硅橡胶 YL TYPE |
|---|---|---|---|---|
| 导电性能 Electrical Conductivity |
★ ★ ★ | ★ ★ ★ ★ ★ | ||
| 颜色 Colors |
绝缘层 Insulator | 乳白半透明 | 乳白半透明 | |
| 导电层 Conductor | 黑色 | 黑色 | ||
| 外层 Supporter | —— | —— | ||
| 比重 Specific Gravity |
（25°C） | 绝缘层 Insulator | 1.18 | 1.18 |
| 导电层 Conductor | 1.20 | 1.20 | ||
| 外层 Supporter | —— | —— | ||
| 硬度 Hardness |
°A | 绝缘层 Insulator | 70°A±3°A | 70°A±3°A |
| 导电层 Conductor | 70°A±4°A | 73°A±3°A | ||
| 外层 Supporter | —— | —— | ||
| 拉力强度 Tensile Strength |
kg/cm2 | 绝缘层 Insulator | 70∼80 | 70∼85 |
| 导电层 Conductor | 50∼60 | 50∼60 | ||
| 外层 Supporter | —— | —— | ||
| 压缩变形率 Compression Set |
% | 15∼20 | 15∼20 | |
| 延伸率 Elongation |
% | 绝缘层 Insulator | 150∼250 | 150∼250 |
| 导电层 Conductor | 150∼200 | 150∼200 | ||
| 外层 Supporter | —— | —— | ||
| 已定电流密度 Rated Current Density |
mA/mm2 | 导电层 Conductor | 1 | 1 |
| 绝缘体电压 Voltage |
kV/mm | 绝缘层 Insulator | 20∼25 | 20∼25 |
| 外层 Supporter | —— | —— | ||
| 电阻系数 Volume Resistivity |
Ω•cm | 绝缘层 Insulator | 1013 | 1013 |
| 导电层 Conductor | ≤6 | ≤2.5 | ||
| 外层 Supporter | —— | —— | ||
| 绝缘层的电阻值 Insulator Resistance |
MΩ （DC.500V） |
MIN.1000 | MIN.1000 | |
| 温度范围 Operating Temperature Range |
°C | -40°C∼+120°C | ||
保存温度范围
Heat Preservation Temperature Range
工作耐温范围
Operation Temperature Range
| 项目 | 测试条件 | 测试结果 |
|---|---|---|
| 低温放置试验 | -20°C，480HR | 测试后符合前项之规定 |
| 高温放置试验 | 100°C，480HR | 测试后符合前项之规定 |
| 高湿度放置试验 | 相对湿度95%，65°C，480HR | 测试后符合前项之规定 |
| 失重测试 | 200°C，24HR | 失重低于0.65% |
| 压缩永久变形量 | 压缩15%，70°C，24HR | 压缩状态下，高度为测试前的95%以上 |
PE平口袋
塑料盒（需定制）
| 检验项目 INSPECTION ITEMS |
检验工具 INSPECTION TOOL |
检验标准 INSPECTION STANDARD |
||
|---|---|---|---|---|
| 尺寸 Dimension |
1 | 长[L] Length |
数字影像仪、卡尺 Nemeric Shadow Tester、Calliper |
参考《尺寸与公差》 《Dimensions & Tolerances》 |
| 2 | 高[H] Height |
|||
| 3 | 宽[W] Width |
测厚计 Thickness Tester |
||
| 4 | 导电层[Cw] Conductive Layer |
数字影像仪 Nemeric Shadow Tester |
||
| 5 | 间距[P] Pitch |
数字影像仪 Nemeric Shadow Tester |
||
| 特性 Characteristic |
1 | 芯片硬度 Hardness |
硬度计（邵氏°A） Hardness Tester（°A） |
70°±5° |
| 2 | 外侧层硬度 Hardness |
硬度计（邵氏°A） Hardness Tester（°A） |
—— | |
| 3 | 导电层弯曲 Transform |
数字影像仪 Nemeric Shadow Tester |
Cw±0.15mm以内<1° Within Cw±0.15mm<1° |
|
| 4 | 阻抗 Resistance |
垂直导通测试仪（Ω） Resistance Tester（Ω） |
依尺寸压缩15%判得≤6Ω•cm 15% Dimension Compression |
|
| 外观 Surface |
1 | 清洁度 Cleanness |
100%目视全检 100% Visual |
表面光滑、无砂眼，不应有异物覆盖 |
| 2 | 毛边 Burr |
100%目视全检 100% Visual |
无缺崩和凸边 | |
| 3 | 气泡 Bubble |
100%目视全检 100% Visual |
无气泡 | |
| 4 | 颜色 Colors |
100%目视全检 100% Visual |
颜色基本一致 | |
| 5 | 倾斜角 Skew |
数字影像仪 Nemeric Shadow Tester |
<2° | |
导电胶条斑马条包装要求和规范
导电胶条斑马条包装要求和规范一、包装状态a） 附包装盒包装因每批产品规格尺寸不同，产品数量也不同；包装原则以避免外部伤害及温度或灰尘等造成的伤害。b） 散装散装时以每100、200、500、1000、…
导电胶条斑马条成品条电阻参考值
单位：KΩ高度（H）mmYS系列YP系列中导0.3mm中导0.6mm中导0.4mm中导0.8mm≤3.00.30.60.40.8≤5.08.05.05.03.0≤10.015.09.010.06.0≤…
导电胶条斑马条设计指南
导电胶条斑马条设计指南L——长度确定，为LCD液晶显示器长度的95%~99%；W——厚度（宽度）确定：在LCD液晶显示器连接面处宽度空间距离×（0.9~0.95）；H——工作接触面高度：在LCD液晶显…
导电硅胶连接器（导电胶条斑马条）环境试验
导电硅胶连接器（导电胶条斑马条）环境试验高温试验：试样在100±5℃温度条件下，放置2小时后，性能符合条款四（4）、（5）条规定。低温试验：试样在-40±5℃温度条件下，放置2小时后，性能符合条款四（…
导电硅胶连接器导电胶条的外观和公差上的技术要求
导电硅胶连接器导电胶条的外观和公差上的技术要求（1）外观上无影响导电性能之损伤、毛边等。（2）导电芯片与外侧绝缘层不能有明显剥离。（3）产品表面平整、无气泡、缺胶及凸边。（4）导电层胶料体积电阻率不得…
导电橡胶连接器（导电胶条斑马条）图解及结构形式说明
导电橡胶连接器（导电胶条斑马条）图解及结构形式说明符号形式说明SYS双面透明非工作面为双面低硬度透明夹层导电胶条YS双面透明非工作面为双面普通硬度透明夹层导电胶条红YS双面粉红色非工作面为双面粉红色夹…
LCD液晶显示屏不良现象的原因分析
LCD液晶显示屏不良现象的原因分析，一般有以下几种情况：一、电性不良：【短路】客户称为开机长鸣、鸣叫、交短、漏光。它是因为LCD中不该连在一起的拉线却连在一起，伴随大电流无穷大（电测扫描会叫），在模组…
导电橡胶斑马条显示缺画的解决方法
导电橡胶斑马条常用于LCD显示屏和PCB的连接，常见的故障是显示笔划或者无显示。解决的方法如下：【装配参数】压缩率：10-15% ；压缩量：0.5-1mm ；少于0.5mm 则接触压力不够，超出1mm…
导电胶条弄脏了，可以用水洗吗？
硅胶具有很强的吸附性，极其容易沾染上空气中的粉尘。我司硅橡胶导电胶条产品主要原材料就是甲基乙烯基硅橡胶混炼胶（硅胶），所以也很难避免沾上粉尘。很多客户没有无尘车间，如果您们在生产过程中不慎沾上粉尘无法…
不同使用高度区间范围下导电胶条斑马条高度该如何计算
一般来说，导电胶条斑马条的高度按8-15%的压缩比来计算，但是不同实际使用高度下，压缩比用多少合适呢？下面来给大家详细分析：一、YL斑马条安装高度在3.5-7mm的推荐安装压缩比为8-12%，如果高度…
导电胶条斑马条的规格尺寸设计规范？如何根据液晶屏设计合适的导电胶条尺寸？
导电胶条斑马条的规格尺寸设计规范？如何根据液晶屏设计合适的导电胶条尺寸？导电胶条规格尺寸包含：P值、长度、宽度、高度如何根据液晶屏设计出合适的导电胶条尺寸呢？1、P值设计：液晶屏一条金手指金属部分的宽…
导电胶条斑马条的尺寸和P值公差要求是多少？
导电胶条斑马条的尺寸和P值公差要求是多少？ 尺寸外型公称尺寸及允许偏差P值0.05±0.03 …
普通导电碳粒的电阻值是多少？超导黑粒的阻值是多少？
普通导电碳粒的电阻值是多少？超导黑粒的阻值是多少？导电碳粒的阻值说明：一般普通的导电碳粒电阻值在60-70欧左右，可以满足大部分的需求，价格也比较实惠。这个是大部分厂家都会选择使用的！部分电阻要求比较…
硅胶制品和橡胶制品有什么不同？区别对比
硅胶制品和橡胶制品有什么不同？区别对比 橡胶按原料分为天然橡胶和合成橡胶。天然橡胶通俗的来讲是从橡胶树采集下的乳胶，经过凝固、干燥而制成的天然橡胶产物。天然橡胶具有优异的弹性、较强的伸长率等…
导电胶条的P值( Pitch宽度)选择标准
导电胶条的 P值( Pitch宽度)选择标准 如何选择合适P值的导电胶条以LCD或PCB上的Pitch ( 宽度) 上有2~3条Connector在上面为原则,越多条导电性越佳. …
热压导电斑马纸的热压参数和技术参数说明
热压导电斑马纸的热压参数温度（ Heat Seal Temp ) 130 一 150 ℃ ；压力( Heat Seal PreSSure ) 2 . 0 一 3 . 0 Kgf ,/ cm （宽度方向…
斑马纸原料\电性能\贮存和使用说明
一、斑马纸原料有机膜：15~50微米厚的PET聚酯膜或客户指定的材料。导电材料：导电碳浆和导电银浆的混合物。粘接材料：30微米左右厚的导电各向异性热塑粘结剂。二、斑马纸电性能绝缘电阻：相邻两条导线的绝…
简单的斑马纸热压粘贴连接方法
如果不是大量需要，只是少量用到斑马纸的情况下，可以按下面的方式进行斑马纸热压粘贴使用：1、需要工具：热压条（耐高温橡胶条）、T型络铁头、30W电络铁 PS：没有工…
导电胶条斑马条的类型？有哪些分类
导电胶条斑马条类型介绍，导电胶条斑马条的类型有哪些？导电胶条斑马条有哪些分类？1、YS型的透明斑马胶条 由于它的特殊特性两缘层为柔软的矽胶，透明层具有良好的弹力以及绝缘性能，被广泛的应用于LCD，LC…
斑马纸热压机介绍，斑马纸热压机种类
斑马纸热压机介绍，斑马纸热压机种类按照视像区分为：无视像、单视像、双视像按底模区分为：单模、双模旋转、双模拉动按摄像头位置分为：正面成像、底面成像无视像、单视像、双视像的斑马纸热压机有什么区别单视像、…
LCD导电胶条斑马条及海棉条设计经验总结
1、压缩比：一般斑马条的压缩比为高度（Ｈ）的9~15%，例如：导电条的高度为2ＭＭ，其理想的压缩量约为0.2~0.3ＭＭ。 2、硬度：导电硅胶硬度为65度 绝缘层硬度为25度 两边红色泡棉层…
导电胶条的应用原理和使用方法说明
导电胶条的应用原理和使用方法说明1.连接时需要用一结构件将LCD与导电胶条和PCB版固定在一起。导电胶条、导电条、导电硅胶条则是导电硅胶连接器的俗称。2.不需要任何焊接，从而消除对热效器件的损坏。可以…
导电胶条中的P值是什么？如何选择Pitch值？
P值也就是Pitch值，就是指导电胶条中间导电层P值应该如何选择？以LCD或PCB上的Pitch ( 宽度) 上有2~3+条Connector在上面为原则,越多条导电性越佳. 例 :a. LCD上之P…
导电胶条中导层厚度的选择 Connector上的W'的尺寸选择
导电胶条中导层厚度的选择 Connector上的W'的尺寸选择a. 一般正常为总厚度的三分之一到二分之一之间。b. 若发现高度, 长度, 宽度, Pitch皆无问题, 但LCD显示较…
导电胶条的一些基本通用参数说明
导电胶条通用的P值为0.1或者0.18，如果需要小于0.1的P值，价格会更高导电胶条通用的硬度为45度，如果要小于45度，价格也会不同导电胶条通用的电阻率为6欧每cm以上是通用的导电胶条参数
为什么斑马纸冬天绑定易掉落，不良率高
斑马纸在冬天绑定不好，容易脱落，良品率相当低，很多客户都有这样的烦恼。针对这样的现象，我们不能武断的说是LCD液晶电极污染，或者斑马纸本身有问题造成的。原因是多样的，具体问题具体分析。您可以联系我们，…
导电胶条的长度可否根据实际需要随意裁剪？
导电胶条的长度可否根据实际需要随意裁剪，比如所需长度为50mm，导电胶条的长度为80mm，我用剪刀剪去30mm，对其性能有无影响?其实，导电胶条就像一条电线一样，想截多长就截多长！工厂在生产不同规格导…
斑马条接触不良怎么办？
结构设计为使用导电胶条的产品，其固定结构一般为螺丝钉和卡扣固定设计。导电胶条接触不良，从LCD液晶显示很常见的现像就是暗显、淡显，缺笔画等等，其主要原因就是整体产品的装配公差问题。由于每一种原器件同一…
导电胶条拉扯后，我还可以继续使用吗？
导电胶条拉扯后建议不要使用。导电胶条是由非常薄的一层绝缘体和一层导电体层层堆积起来的，视觉上直观的显示为斑马纹路。由于绝缘体层非常薄，拉扯后会撕破绝缘保护层，导致相邻两导电体层导通，有可能会造成短路。
导电胶条斑马条安装后液晶显示缺画该怎么解决
导电胶条斑马条常用于LCD显示屏和PCB的连接，如果安装后出现显示缺划应该怎么解决呢？东莞导电胶条厂家告诉您原因有以下几种：1、高度不够导电胶条是弱导电产品，需要下压8-15%后才能导通 ；如果高度刚…
热压斑马纸连接后显示暗影以及显示不全的原因和解决方法
热压斑马纸连接显示屏后，有时候会出现显示暗划，或者有显示不全，显示混乱的情况，这个到底是什么原因造成的呢？可能的原因有以下几个方面：1、斑马纸的引线表面不清洁；2、公用电极悬空；3、线路之间绝缘性不良…
导电胶条斑马条生产周期要多久？为什么这么久？可以加急吗？
导电胶条斑马条生产周期，导电胶条斑马条生产周期要多久？为什么这么久？导电胶条斑马条生产流程一般导电胶条整个生产流程大概需要7天左右，为什么需要这么长时间呢？看完下面的导电胶条斑马条生产流程您就明白了：…
导电胶条的使用温度范围和保存温度范围是多少
导电胶条斑马条的使用温度范围工作温度：-20℃~100℃（在5%~15%压缩状态下） 导电胶条斑马条的储存温度范围保存温度：-40℃~120℃…
导电胶条斑马条的重量如何估算？重量计算公式
在实际生产过程中，我们有时候会需要知道某一数量的导电胶条斑马条有多种？那这个应该怎么来计算呢？不难想到导电胶条的重量肯定会和他的体积有关系，体积就是高度*宽度*长度，然后再跟数量有关，不同数量算出重量…
各种型号的导电胶条斑马条硬度是多少
导电胶条斑马条硬度是多少,导电胶条硬度,斑马条硬度不同类型的导电胶条硬度是不一样的：YL型四面导电斑马条：硬度是70°±5°YS型透明夹层导电胶条：两侧绝缘胶硬度是25°左右，中间导电层是硬度是70°…
导电胶条、硅胶斑马条中相关参数代号和名称说明
导电胶条、硅胶斑马条中相关参数代号和名称说明L = 长度(Length) mmH = 高度(Height) mmW = 宽度(Width) mmW' = 导电层宽度 width of cond…
热压导电斑马纸如何与PCB板和液晶显示屏连接
数显电子产品中，都需要使用一种连接器来将PCB板和液晶屏之间连接起来，实现导通显示一般常用的连接方式有金属引脚、FPC、斑马纸、导电硅胶条斑马纸是其中使用灵活、安装相对简单的连接方式，那如何使用斑马纸…
LCD连接器导电胶条斑马条分正负极吗？
LCD连接器导电胶条斑马条分正负极吗？答：导电胶条是不分正负极的。导电胶条是用于连接PCB板和液晶显示屏的，主要是通过上下下压导通，没有正负极之分，不过有导电方向，是通过高度方向上上下来导电。
导电斑马纸使用的注意事项有哪些？
导电斑马纸使用的注意事项1、被压接的工作面不得有水气，油污、尘埃、汗渍等。应保持清洁、干燥。2、不应过早地揭去斑马热压纸的保护纸，应随用随揭，防止污染。3、工件应放臵平稳、垫层结实。特别注意工件和热压…
导电斑马纸可以提前撕开保护膜后存放吗？可以存放多长时间？
导电斑马纸可以提前撕开保护膜后存放吗？可以存放多长时间？有时候我们会遇到这样一个情况，就是工厂某个产线的工人有空闲，就把斑马纸撕下来压在了液晶显示屏上，但是没有压PCB板，一直放着等PCB板到货或者等…
