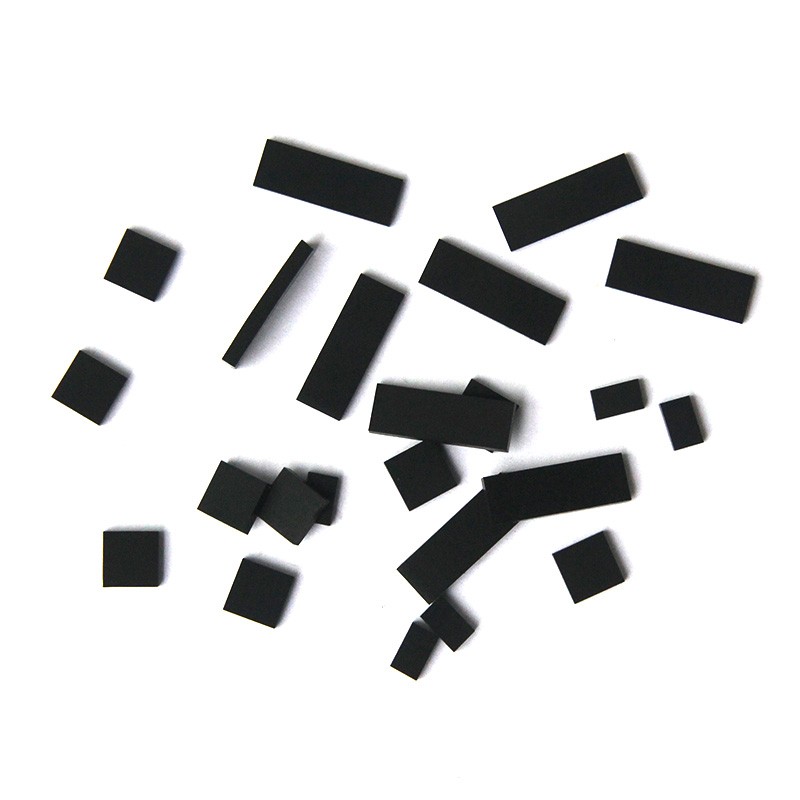

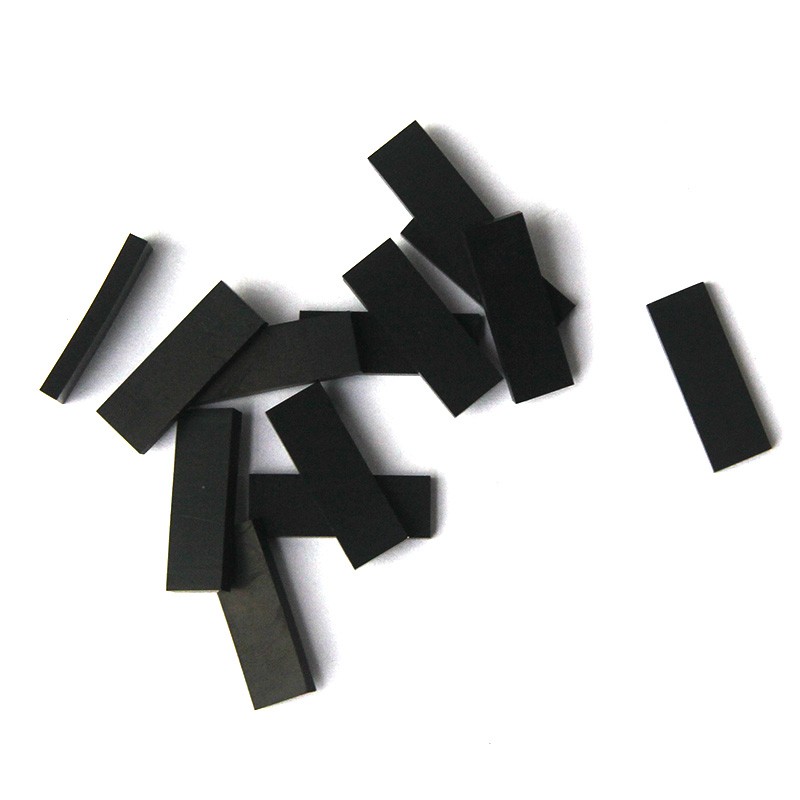

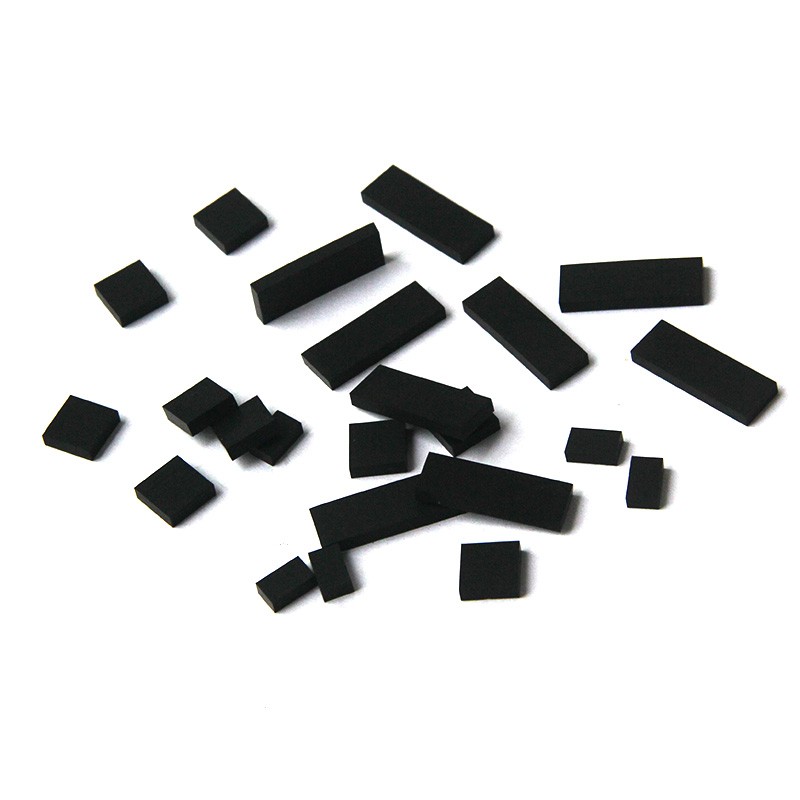

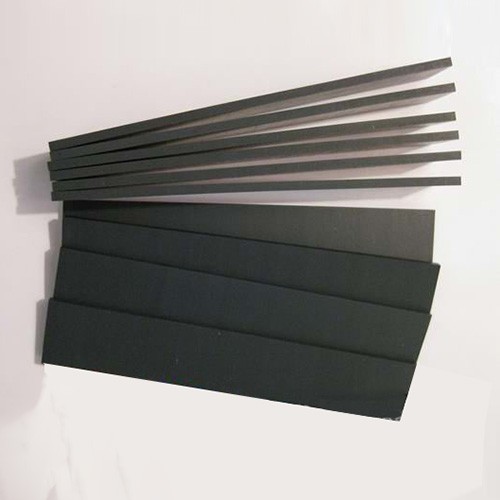

全导电片 （QD Type）
QD型号导电胶条全采用导电的硅胶制造而成。它广泛应用于连接电路板与发光片，另亦适用于测试电路板及导电测试器材。
可应用于电路板与发光片的连接，电路板之间的连接，测试器材等。
Pitch=0.05mm
Ew≤0.5mm时
Pitch=0.10mm
Ew≥0.5mm时
Pitch=0.18mm
Ew≥0.8mm时

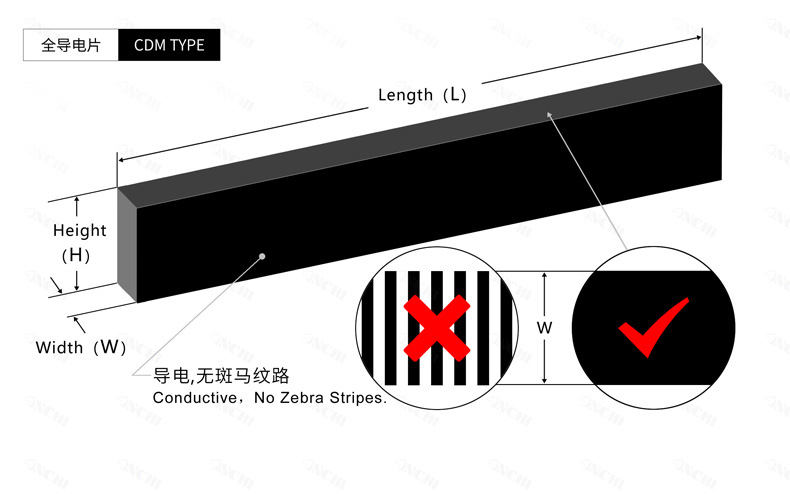

| 项目 | 单位 | 0.05P | 0.10P | 0.18P | |
|---|---|---|---|---|---|
| 间距 | P | mm | 0.05±0.02 | 0.10±0.03 | 0.18±0.05 |
| 长度 | L | mm | 1.0∼20±0.15 20.1∼50±0.2 50.1∼100±0.3 100.1∼150±0.4 150.1∼200±0.6 200∼±0.8 |
||
| 高度 | H | mm | 0.8∼5±0.1 5.1∼±0.15 | ||
| 宽度 | W | mm | 0.3∼2.5±0.1 2.5∼±0.15 | ||
| 导电层宽度 | Tc | mm | 0.025 | 0.05 | 0.09 |
| 绝缘层宽度 | Ti | mm | 0.025 | 0.05 | 0.09 |
国产导电胶 体积电阻≤6Ω•cm
进口导电胶 体积电阻≤2.5Ω•cm
| 项目 ITEM |
单位 UNIT |
位置 POSITION |
国产导电硅橡胶 YL TYPE |
进口导电硅橡胶 YL TYPE |
|---|---|---|---|---|
| 导电性能 Electrical Conductivity |
★ ★ ★ | ★ ★ ★ ★ ★ | ||
| 颜色 Colors |
绝缘层 Insulator | 乳白半透明 | 乳白半透明 | |
| 导电层 Conductor | 黑色 | 黑色 | ||
| 外层 Supporter | —— | —— | ||
| 比重 Specific Gravity |
（25°C） | 绝缘层 Insulator | 1.18 | 1.18 |
| 导电层 Conductor | 1.20 | 1.20 | ||
| 外层 Supporter | —— | —— | ||
| 硬度 Hardness |
°A | 绝缘层 Insulator | 70°A±3°A | 70°A±3°A |
| 导电层 Conductor | 70°A±4°A | 73°A±3°A | ||
| 外层 Supporter | —— | —— | ||
| 拉力强度 Tensile Strength |
kg/cm2 | 绝缘层 Insulator | 70∼80 | 70∼85 |
| 导电层 Conductor | 50∼60 | 50∼60 | ||
| 外层 Supporter | —— | —— | ||
| 压缩变形率 Compression Set |
% | 15∼20 | 15∼20 | |
| 延伸率 Elongation |
% | 绝缘层 Insulator | 150∼250 | 150∼250 |
| 导电层 Conductor | 150∼200 | 150∼200 | ||
| 外层 Supporter | —— | —— | ||
| 已定电流密度 Rated Current Density |
mA/mm2 | 导电层 Conductor | 1 | 1 |
| 绝缘体电压 Voltage |
kV/mm | 绝缘层 Insulator | 20∼25 | 20∼25 |
| 外层 Supporter | —— | —— | ||
| 电阻系数 Volume Resistivity |
Ω•cm | 绝缘层 Insulator | 1013 | 1013 |
| 导电层 Conductor | ≤6 | ≤2.5 | ||
| 外层 Supporter | —— | —— | ||
| 绝缘层的电阻值 Insulator Resistance |
MΩ （DC.500V） |
MIN.1000 | MIN.1000 | |
| 温度范围 Operating Temperature Range |
°C | -40°C∼+120°C | ||
保存温度范围
Heat Preservation Temperature Range
工作耐温范围
Operation Temperature Range
| 项目 | 测试条件 | 测试结果 |
|---|---|---|
| 低温放置试验 | -20°C，480HR | 测试后符合前项之规定 |
| 高温放置试验 | 100°C，480HR | 测试后符合前项之规定 |
| 高湿度放置试验 | 相对湿度95%，65°C，480HR | 测试后符合前项之规定 |
| 失重测试 | 200°C，24HR | 失重低于0.65% |
| 压缩永久变形量 | 压缩15%，70°C，24HR | 压缩状态下，高度为测试前的95%以上 |
PE平口袋
塑料盒（需定制）
| 检验项目 INSPECTION ITEMS |
检验工具 INSPECTION TOOL |
检验标准 INSPECTION STANDARD |
||
|---|---|---|---|---|
| 尺寸 Dimension |
1 | 长[L] Length |
数字影像仪、卡尺 Nemeric Shadow Tester、Calliper |
参考《尺寸与公差》 《Dimensions & Tolerances》 |
| 2 | 高[H] Height |
|||
| 3 | 宽[W] Width |
测厚计 Thickness Tester |
||
| 4 | 导电层[Cw] Conductive Layer |
数字影像仪 Nemeric Shadow Tester |
||
| 5 | 间距[P] Pitch |
数字影像仪 Nemeric Shadow Tester |
||
| 特性 Characteristic |
1 | 芯片硬度 Hardness |
硬度计（邵氏°A） Hardness Tester（°A） |
70°±5° |
| 2 | 外侧层硬度 Hardness |
硬度计（邵氏°A） Hardness Tester（°A） |
—— | |
| 3 | 导电层弯曲 Transform |
数字影像仪 Nemeric Shadow Tester |
Cw±0.15mm以内<1° Within Cw±0.15mm<1° |
|
| 4 | 阻抗 Resistance |
垂直导通测试仪（Ω） Resistance Tester（Ω） |
依尺寸压缩15%判得≤6Ω•cm 15% Dimension Compression |
|
| 外观 Surface |
1 | 清洁度 Cleanness |
100%目视全检 100% Visual |
表面光滑、无砂眼，不应有异物覆盖 |
| 2 | 毛边 Burr |
100%目视全检 100% Visual |
无缺崩和凸边 | |
| 3 | 气泡 Bubble |
100%目视全检 100% Visual |
无气泡 | |
| 4 | 颜色 Colors |
100%目视全检 100% Visual |
颜色基本一致 | |
| 5 | 倾斜角 Skew |
数字影像仪 Nemeric Shadow Tester |
<2° | |
