热压导电斑马纸

查看更多

热压导电斑马纸

斑马纸（Heat Seal Connectors，简称HSC），科学名称为热压密封连接器，俗称导电纸、热压纸等。是以热压粘接的方式将电子器件和电路连接，广泛应用于液晶显示器件（LCD）的连接。

本产品广泛应用于液晶显示器与电路板、电路板与电路板、电路板与太阳能片等电子、电器的相互连接。应用于计算器、电话、对讲机、游戏机、电子台历、电子记事本、掌上电脑等行业产品。

阻值低 附着力强 耐高/低温 强弯曲性

产品分类 Type of product

按导电材料分类

  • 碳浆型成本低、阻值略高、适合控制成本型产品项目选用
  • 银碳混合型成本略高、阻值低、可靠性高、一般用于PICTH0.5、0.4、0.3的斑马纸选用
  • 银浆型性能最稳定可靠，价格也是最高的，电阻最低，适合0.4以下PICTH的斑马纸使用
【电阻计算：】 R = ρv ×（H/Tc/t） ρv is volume resistively Unit of ρv is Ω•cm 碳浆型：100mA/10mm 碳银混合型：20mA/10mm

按粘接材料分类

  • 粘接材料：作用是使斑马纸牢固在LCD与PCBA上，及保护导电体、导电粒子、金手指不被氧化和腐蚀
  • 透明胶、白胶、黄胶、HA进口黄胶（热可塑/半热硬化/热硬化）

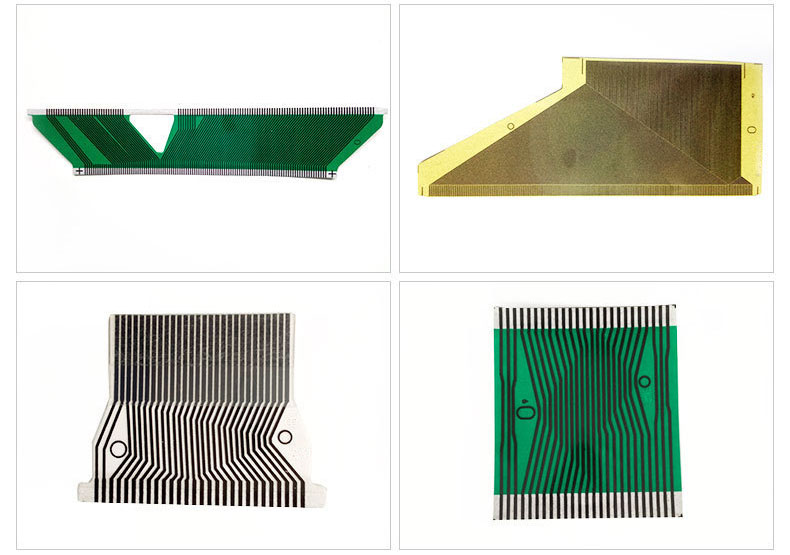

异形斑马纸

  • 除常备普通标准型号外，致优电子厂可按照客户样品或者图纸定制异形斑马纸；
  • 此外，还可以加补强板、打孔复膜、中间加绝缘油等异形特殊斑马纸

进口斑马纸

  • 常年代理日本进口高性能斑马纸，具有性能更稳定、可靠等优势
  • 日本信越（Shin-Etsu）系列JC Type、JSType
  • 日本黑铅（Nippon Graphite Industries）系列154035MI-20MX、160035MI-10MX、240030MI-23MX、240036MI-18MX、COG液晶模组（LCM）用斑马纸

产品特性 Prpduct character

产品特点 Features

  • 导线连接轻巧精密，能够最大限度地减少尺寸，体积更轻薄；
  • 阻值低、附着力强、耐高/低温、可插接，不需焊接，连接简便，测试方便；
  • 同斑马条相比，不需要固定在一定的压力结构下使用，具有很强的弯曲性，性能可靠稳定；
  • 可进行高精细电路布线图形的相互连接，可使任意多的电极一起连接，以满足高密度大信息量的显示需求；
  • 价格比FPC便宜，最具成本效益；

产品结构 Structure Of Product

Name Materials Standard Color
① 基膜

Base Film

 PET聚酯薄膜 25µm±2µm
38µm±3µm
50µm±3µm
75µm±5µm		 透明
② 导电电路

Conductive Layer

 碳浆
碳银混合浆
银浆		 10µm~15µm Gray
③ 导电微粒

Conductive Particles

 碳微粒
金球导电颗粒		 8µm~13µm Gray
④ 异方性导电胶水

Anisotropic Conductive Layer

 金属制品粉末 & 热熔树脂 11µm~15µm 透明胶
白胶
黄胶
⑤ 绝缘覆盖层

Overcoating Layer

 聚酯薄膜 & 离型纸 12µm±1µm
25µm±2µm
0.15mm（Paper）		 White

尺寸和公差 Dimensions And Tolerances

Item Unit Standard
尺寸 Size L×H* mm 100×400 max.
Lenght（L） mm ±0.25（10≤H≤120）
±0.5（120≤H≤200）
±1.0（200≤H≤400）
Height（H）
导体宽度
Width Of Conductor（Tc）		 mm 0.14 min.
导电间距 Pitch（P） mm ±0.05（P<0.8）
±0.10（P≥0.8）
累计间距
Accumulative Pitch（TP）		 mm ±0.10（TP≤100）
±0.15（TP≥100）
基膜厚度
Thickness Of Base Film（T）		 µm 25µm±2µm
38µm±3µm
50µm±3µm
75µm±5µm
覆盖膜厚度（可选）
Thickness Of Cover Film（Option）		 µm 12µm±1µm
25µm±2µm

基本性能 Basic Properties

项目 说明
线距 Pitch 0.3mm~2.5mm
粘接强度 Tensile Strength ≥500g/cm2
经热压后粘附在LCD上拉力达500g/cm2
粘附在PCB上拉力达600g/cm2
绝缘电阻 Insulation Resistance 相邻两条导线的绝缘电阻≥100MΩ
导电性 Conductor ≤1KΩ/cm（25℃）
高温高湿 High Temperature And Humidity 95％的相对湿度，温度70℃，500小时，检验后无变化
高低温 High And Low Temperature -30℃+70℃，循环10次，检验后无变化
高温 High Temperature +70℃环境下放置200小时，检验后无变化
低温 Low Temperature -30℃环境下放置200小时，检验后无变化

贮存和使用 Storage And Use

项目 说明
存储温度 Storage Temperature 5℃~30℃
存储湿度 Storage Humidity <60%
保质期 Warranty Period 6个月（25℃）
使用温度 Use Temperature -30℃~70℃
热压温度 Peak Of Temperature Of Adhesive Layer 热压模刀头实际测量温度130℃~150℃
热压时间 Time 3~7秒钟（热压无粘性产品时间可酌情增加）
压力 Pressure 2.0~3.5kg/cm2，180°剥离强度：有压敏性斑马纸：＞400g/cm（常温20℃）无压敏性斑马纸：＞500g/cm（常温20℃）

生产工艺 Production Process

斑马纸生产工艺

使用工艺设计 Usage Process Design

  • LCD热压斑马纸的一面不能有直角，避免划伤，影响粘附力与导通性；
  • PCB斑马纸金手指背面不能有元件，避免PCB受压不平衡；
  • 热压模头不能过大，工件应放置平稳、垫层结实，压模器具一定要平行，特别注意工件和热压头应平行接触，否则会造成粘结力不均匀或压断线；
  • 斑马纸底面需粘贴保护膜，避免与PCB短路；
斑马纸使用工艺设计

无卤素胶水检查项目/判断基准 Check Item

  • ACP胶水残留

    * 无卤素ACP胶水与有卤素旧材料ACP胶水相比，与PET基材的密接性要强

    * 确认胶水的残留情况必须从Y方向剥离热压后的样品

    * LCD及PCB用酒精清洁；

    * 热压后冷却30分钟后测试残留及拉力测试；

    * 不能用拉力强度测试后的胶水残渣来判断脱水的残留情况；（因二者的剥离方向不同）

  • 热压条件

    * 温度130°~145°之间达到三秒以上

    * 时间7秒

    * 压力30~45Kg/cm2

    * 实际压力值（Kg/cm2）=[R*R*3.14/L(实际受压长度)*M(铜头宽度)]*设置压力*9.8

    • 检查项目与基准

    项目 碳浆型 银碳混合浆型
    外观 LCD PCB 是否有边缘偏压 是否有边缘偏压
    LCD PCB 电路是否有偏位 电路是否有偏位
    LCD压着不足 有空气滞留 有空气滞留
    LCD压着过剩 Ni粒子偏位/位移和气泡 Ni粒子偏位/位移和气泡
    PCB压着不足 PCB上的凹凸不明显 PCB上的凹凸不明显
    PCB压着过剩 电路间有很多气泡（如有少许气泡没有问题） 电路间有很多气泡（如有少许气泡没有问题）
    剥离 LCD压着不足 胶水与导体的残留很少/很差 胶水与导体的残留很少/很差
    LCD压着过剩 从外观上判断 从外观上判断
    LCD压着正常 从Y方向把斑马纸剥离
    胶水残留70%，导体残留70%    		 从Y方向把斑马纸剥离
    胶水残留70%，导体残留70%
    PCB压着不足 胶水与导体的残留很少/很差
    *特别是金手指间的绝缘层上无胶水残留    		 胶水与导体的残留很少/很差
    *特别是金手指间的绝缘层上无胶水残留
    PCB压着过剩 金手指间的胶水被挤出/溢出
    导体的残留很差    		 金手指间的胶水被挤出/溢出
    导体的残留很差

    * 残留确认时，必须从Y方向剥离斑马纸


  • X与Y方向的残留 （前提是正常热压）
    项目 X方向（130mm/分） Y方向（用手快速瞬间剥离）
    旧材料 会有残留，但残留物不会是70% 70%残留
    无卤素 因为与PET基材的密接性较强，不容易有残留物
    （特别是LCD基材上几乎没有残留）    		 70%残留
  • 残留量的确认

    ① 用手从Y方向以较快速度剥离斑马纸

    ② 残留量的确认

斑马纸剥离测试

实物展示 Physical picture

注意事项 Matters needing attention

  • 斑马纸表面以及被压接的工作面（LCD或PCB与斑马纸的接触部位）不能有水气、油污、尘埃、汗渍等，否则影响粘附力与导通性；
  • 不应过早地揭去斑马热压纸的保护纸，应随用随揭，防止污染；
  • 作业过程中应经常检查热机温度、压力，斑马纸在实际使用中的压力、温度、时间应根据实际效果作相应调整；要有足够的恒压时间，一般不少于三秒；
  • 压接温度是指传导到硅橡胶模头的表面实际温度，而不是指发热元件的传感温度，两者之间的相差值随机种、模头厚度、环境条件而不同；需在实际调试后确定热压机压机压接温度；
  • 热压机气压要稳定，若不稳定，将造成压力不均匀，易引起断线或虚压；
  • 热压胶条宜适中，且要经常更换，否则胶条容易引起老化而压断线；
  • 斑马纸与LCD或PCB的对位偏差不能大于1/3，否则接触不良；
  • 斑马纸为柔性软状导电物，作业时切勿使用过大的力拉动（力度＜200g）；
  • 斑马纸应放置阴凉、通风处，不宜重压，忌潮湿；
  • 样品生产周期1~3天，货物生产周期2~7天；
